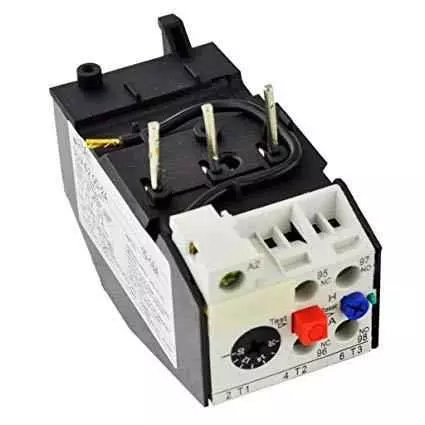

Siemens 3UA Serisi Klasik Tip Ağır Hizmet Termik Aşırı Yük Rölesi (1.0 - 1.6 Amper / Kontaktör Altı Direkt Montaj / 1 Normalde Açık + 1 Normalde Kapalı Kontak / Ürün Kodu: 3UA5000-1A)

Siemens 3UA5000-1A, ağır sanayi tesislerinde, titreşimin ve çevresel zorlukların yüksek olduğu üretim hatlarında yer alan küçük güçlü asenkron motorları aşırı yüklenmelere karşı korumak için tasarlanmış efsanevi klasik elektromekanik röledir. Modern şalt pazarındaki ince tasarımların aksine, 3UA serisi "rijit ve esnemez" gövde felsefesiyle üretilmiştir. Motorlar mekanik bir kilitlenme veya zorlanma yaşadıklarında şebekeden çektikleri sinsi aşırı akımlar sargıları eritmeden önce, kalbinde yatan sarsılmaz bimetal teknolojisiyle durumu milimetrik olarak algılar ve kontaktörü anında devreden çıkarır.

Cihazın 1.0 ile 1.6 Amper arasındaki hassas ayar potansiyometresi, genellikle 0.55 kW (0.75 HP) gücündeki motorların, hassas pompaların ve pano soğutma fanlarının etiket değerine kusursuzca kalibre edilmesini sağlar. En büyük montaj avantajı ise doğrudan "Kontaktör Altı Pinli" mimaride olmasıdır. Klasik 3TF serisi kontaktörlere hiçbir kablo veya bara köprüsü kullanmadan doğrudan saplanır, mekanik bir bütünlük oluşturarak pano atölyesindeki montaj işçiliğini ve gevşek bağlantı kaynaklı yangın risklerini sıfıra indirir.

Öne Çıkan Teknik Özellikler

• Model Serisi: 3UA50 (Siemens Klasik Jenerasyon Ağır Hizmet Serisi)

• Termik Ayar Sahası: 1.0 A - 1.6 A (Küçük motor etiket akımına göre geniş kalibrasyon)

• Montaj Tipi: Kontaktör üzerine direkt pinli / geçmeli montaj (Kablo köprüsü gerektirmez)

• Yardımcı Kontak Yapısı: 1 NO (Normalde Açık - Sinyal/PLC için) + 1 NC (Normalde Kapalı - Devre kesmek için)

• Çalışma Prensibi: Isıl genleşmeli Bimetal teknolojisi

• Gövde Yapısı: Endüstriyel titreşimlere, darbelere ve pano içi yüksek ısılara dayanıklı kalın polimer şasi

• Klemensler: Yüksek torklu sıkmaya uygun, gevşeme yapmayan klasik vidalı tip

Kullanım Alanları ve Avantajları

• Ağır Şartlarda Kesin Koruma: Maden, çimento, demir-çelik ve pres atölyelerindeki titreşimli panolarda mekanik sarsıntıdan dolayı hatalı açma (false trip) yapmadan kararlılıkla çalışır.

• 0.55 kW Motorlarda Hayat Sigortası: Hassas sıvı dozaj pompaları veya küçük konveyörler sıkıştığında (örneğin 1.5A akım çekerken) durumu standart otomatlar fark etmez, bu klasik şalt o mikro tehlikeyi anında keser.

• Revizyon ve Bakım Kolaylığı: Eski panolarda çalışan klasik kontaktörlerin altındaki arızalı termikleri birebir değiştirmek için alternatifsiz "Tak-Çalıştır" formundadır.

• Rijit Fiziksel Bütünlük: Kontaktörün alt pinlerine kilitlenerek asılı durur, pano rayında ekstra yer işgal etmez ve şık bir blok oluşturur.

Teknik Karşılaştırma Tablosu: Klasik 3UA Serisi vs Yeni Nesil İnce Seriler

Sıkça Sorulan Sorular

Termik rölenin üzerindeki ayar vidasını (1.0 - 1.6A) tam olarak hangi değere set etmeliyim?

Ayar vidası her zaman, cihazın koruduğu asenkron motorun metal plakasında (etiketinde) yazan "Nominal Çalışma Akımı (In)" değerine ayarlanmalıdır. Eğer motorunuzun etiketinde 1.3A yazıyorsa, vidayı tam 1.3 çizgisine almalısınız. Röleyi "durmadan atıyor, biraz yükselteyim" diyerek son sınır olan 1.6A'e dayamak, motor 1.4 Amperde sıkışıp alev topuna dönene kadar cihazın bunu algılamamasına sebep olur.

Bu ürünü "Kontaktör Üzerine Montaj" yerine, doğrudan panodaki DIN rayına takabilir miyim?

Cihazın fabrika çıkış formu, doğrudan kontaktörün altındaki yuvalara saplanacak 3 adet bakır pin ile tasarlanmıştır. Bu nedenle tek başına "çıplak olarak" 35mm raya oturmaz. Eğer sisteminizde bu cihazı kontaktörden bağımsız bir noktaya raya takmanız gerekiyorsa, cihazın altına takılacak "Bağımsız Montaj Mesnedi" adaptörünü haricen alıp birleştirmeniz gerekir.

1.0 ile 1.6 Amper aralığı hangi güçteki cihazlar için kullanılır?

Genellikle 3 fazlı (400V) alternatif akım sistemlerinde 0.37 kW (0.5 HP) ile 0.55 kW (0.75 HP) gücündeki küçük motorlara denk gelir. Sanayide bu güçte motorlar; ufak karıştırıcı mikserlerde, endüstriyel boya/kimyasal sirkülasyon pompalarında, pano içi büyük tavan fanlarında ve paketleme bantlarının redüktörlü sürücülerinde karşımıza çıkar.
